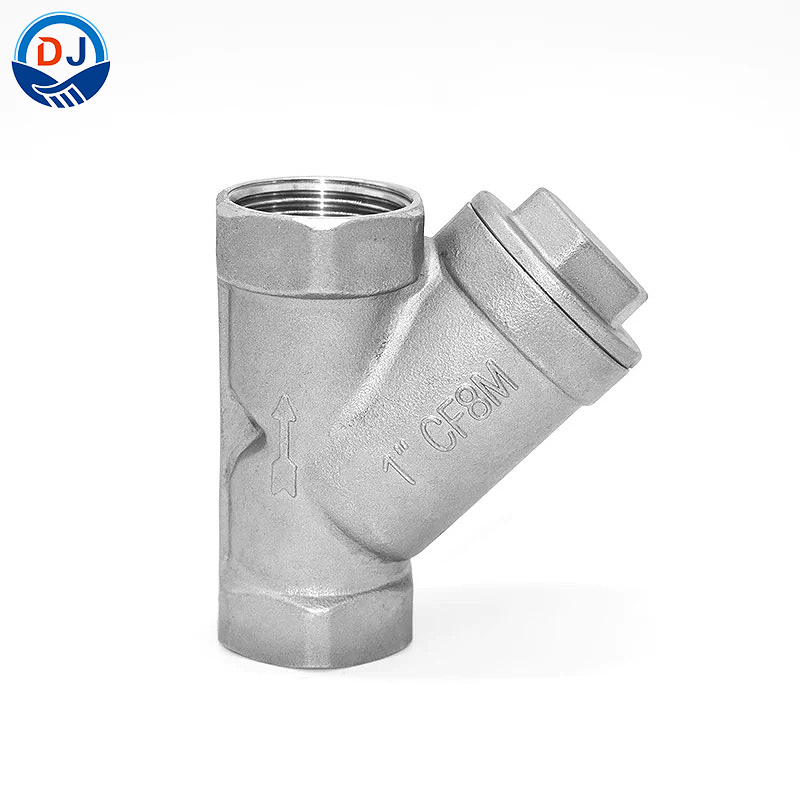

| GL11W Y Colador
El filtro tipo Y es un dispositivo de filtrado indispensable en el sistema de tuberías para el transporte de medios. Generalmente se instala en el extremo de entrada de la válvula reductora de presión, válvula de alivio de presión, válvula de nivel de agua u otro equipo para eliminar impurezas en el medio y proteger el uso normal de válvulas y equipos.
1. Principio de funcionamiento
Un pequeño dispositivo utilizado para eliminar sólidos de líquidos. Su función principal es proteger el funcionamiento normal de compresores, bombas y otros equipos e instrumentos, a fin de estabilizar el proceso y garantizar la seguridad. El filtro intercepta las impurezas del medio a través de la rejilla del filtro, permitiendo que el fluido limpio pase a través de la rejilla del filtro hacia la válvula de conexión y la tubería, mientras los desechos permanecen en el cilindro del filtro.
2. Características del producto
(1) Estructura de malla de doble capa: adopta una estructura de malla de doble capa de acero inoxidable, que es resistente y duradera, con estructura avanzada, pequeña resistencia al flujo, descarga conveniente de aguas residuales y gran capacidad de retención de aguas residuales.
(2) Amplia gama de medios aplicables: Los medios aplicables pueden ser agua, petróleo y gas. La malla de agua es de 18 a 30 mallas/cm², la malla de aire es de 40 a 100 mallas/cm² y la malla de aceite es de 100 a 480 mallas/cm².
(3) Fácil mantenimiento: cuando sea necesario limpiar, simplemente saque el cartucho de filtro desmontable, retire las impurezas filtradas y vuelva a instalarlo.
3. Campos de aplicación
El filtro tipo Y de acero inoxidable GL11W se usa ampliamente en productos químicos, petróleo, fabricación de papel, minería, electricidad, gas licuado, alimentos, productos farmacéuticos, suministro y drenaje de agua, administración municipal, soporte de equipos mecánicos, industria electrónica, construcción urbana y otros campos.
4. Características estructurales
(1) Pequeña resistencia y lavado conveniente: tiene las características de pequeña resistencia estructural, lavado conveniente y flujo rápido, por lo que tiene una pequeña pérdida de presión, un fuerte antiincrustante y una conveniente descarga de escoria.
(2) Diseño telescópico de varilla de tracción: el filtro telescópico de varilla de tracción tipo Y consta de un filtro tipo Y y una junta telescópica, que es conveniente para la limpieza de residuos y la instalación y desmontaje, y protege el uso normal de válvulas o equipos.
5. Partes principales
(1) Material de la carcasa: acero al carbono WCB, latón B62, acero inoxidable 304, 316, 316L.
(2) Material del marco del filtro y de la malla del filtro: acero inoxidable 304, 316, 316L.
(3) Material del sello: amianto resistente al aceite, caucho de nitrilo NBR, PTFE, etc.
| Tamaño
| Filtro tipo Y GL11W | |||||
| TAMAÑO | DN | D | L+_1.5 | H | Peso (kg) |
| 1/4'' | 8 | 8 | 54 | 35 | 0.135 |
| 3/8'' | 10 | 10 | 54 | 35 | 0.12 |
| 1/2'' | 15 | 15 | 59 | 40 | 0.155 |
| 3/4'' | 20 | 20 | 75 | 55 | 0.275 |
| 1'' | 25 | 25 | 83 | 58 | 0.355 |
| 1 1/4'' | 32 | 32 | 100 | 68 | 0.55 |
| 1 1/2'' | 40 | 40 | 106 | 78 | 0.73 |
| 2'' | 50 | 50 | 123 | 96 | 1.235 |
| Tabla de parámetros de válvula de retención vertical
| Nombre del producto | Filtro GL11W Y | |
| Conexión | Extremo de rosca hembra: BSPT, NPT, DIN2999 | |
| Material | CF3, CF3M, CF8, CF8M, etc. | |
| Tamaño | DN8 - DN50 | |
| Clase | 1,6 MPa, 2,5 MPa, 4,0 MPa | |
| Temperatura | 0~300℃ | |
| Medios de comunicación | WOG, etc. | |
| Norma General | Estándar de diseño: GB/T 12221-2005 Presión - Clase de temperatura: GB/T 12224-2005 Estándar de extremos de brida: GB/T 9113 Estándar de prueba: GB/T 13927-2008 | |
| Preguntas frecuentes
I. Pasos de diferencia para limpiar el filtro Y
(1) Cerrar la válvula: Antes de limpiar, primero cierre las válvulas de entrada y salida conectadas al filtro tipo Y para detener el flujo de fluido y garantizar la seguridad.
(2) Desmontar el filtro: Dependiendo del modelo y diseño específicos, el filtro tipo Y se puede desmontar mediante pernos u otros conectores.
(3) Eliminar residuos: Después de retirar la canasta del filtro, enjuague la canasta del filtro y los canales internos con agua limpia o una solución adecuada para eliminar partículas residuales y suciedad. Se puede utilizar un cepillo suave o aire comprimido para ayudar en la limpieza.
(4) Verifique y reemplace la rejilla del filtro: verifique si la rejilla del filtro en la canasta del filtro está dañada o bloqueada. Si está dañado o bloqueado, reemplácelo con una nueva pantalla de filtro a tiempo. Asegúrese de que la calidad y precisión de la pantalla del filtro cumplan con los requisitos.
(5) Volver a ensamblar: Después de limpiar la canasta del filtro y reemplazar la rejilla del filtro, regrese la canasta del filtro a la posición del filtro tipo Y y asegúrese de que esté instalada correctamente. Vuelva a instalar los sellos y conectores para asegurarse de que estén firmemente apretados.
(6) Instalar nuevamente: Instale el filtro nuevamente en la tubería, abra la válvula y reanude la operación.
II. Desmontaje del filtro tipo Y: precauciones clave
(1) Apague la fuente de fluido
Antes de comenzar el desmontaje y el mantenimiento, primero debe cerrar la fuente de líquido o gas que suministra el filtro tipo Y para evitar fugas o salpicaduras de líquido.
(2) Libere la presión
Si hay presión dentro del filtro en Y, debes liberar la presión para evitar accidentes. Se puede lograr abriendo la válvula de escape o el tornillo para liberar el aire.
(3) Use equipo de protección laboral.
Los operadores deben usar equipos de protección laboral, como guantes, gafas o máscaras protectoras, garantizando la seguridad personal.
(4) Confirme que la presión del sistema caiga a cero
Durante la operación o el mantenimiento, tenga en cuenta que la presión del manómetro caiga a cero y que la temperatura del producto baje a temperatura ambiente antes de continuar, de lo contrario es fácil causar lesiones personales.
(5) Confirme que el medio en la tubería haya sido bloqueado
(6) Utilice las herramientas correctas
El uso de las herramientas correspondientes, como llaves o destornilladores, para quitar las cubiertas superior e inferior del filtro Y, a veces puede requerir tornillos o pernos de mariposa adicionales para desmontarlo.
(7) Verifique la malla del filtro y la junta de sellado.
Si la malla del filtro está dañada o bloqueada, es necesario limpiarla o reemplazarla. Verifique las cubiertas superior e inferior y las juntas de sellado en las piezas de conexión.
(8) Evite daños a las tuberías y equipos circundantes.
(9) Verifique las tuberías de conexión.
Antes de reinstalar el filtro tipo Y, verifique las piezas de conexión entre el filtro y las tuberías y asegúrese de que no haya fugas.
(10) Siga el manual de funcionamiento o consulte a profesionales.
